Quel est le rôle d’une ligne haute tension dans le transport de l’électricité ?

En France, l’électricité transite à travers 1,6 millions de kilomètres de lignes électriques.

Une fois produite, l’électricité quitte son site de production : qu’il s’agisse d’une centrale nucléaire ou d’un site de production d’énergies renouvelables comme un parc éolien, un barrage hydraulique ou encore une centrale solaire, pour être acheminée vers les différents consommateurs : les industriels, les clients particuliers, les entreprises, les collectivités.

Il faut savoir que le réseau électrique est divisé en deux parties :

• Le réseau de transport, géré par RTE : l’électricité produite est conduite depuis les sites de production vers les gros industriels et jusqu’aux postes électriques (dont le rôle varie selon le type de poste*) ;
• Le réseau de distribution, géré par Enedis : l’électricité est acheminée vers les consommateurs.

*Il existe trois types de postes électriques différents :

• Les transformateurs, dont le rôle est de réduire la tension électrique d’une ligne à l’autre afin de permettre l’acheminement de l’électricité selon les besoins de chacun ;
• Les disjoncteurs, dont le rôle est de stopper l’acheminement et la distribution de l’électricité en cas d’urgence ;
• Les sectionneurs, dont le rôle est de diriger l’électricité en alimentant ou en coupant un circuit selon les besoins.

Selon l’étape de son acheminement, l’électricité passe par différents types de lignes électriques :

• Des lignes Très Haute Tension (THT), aussi appelées « lignes HTB2 », qui permettent de transporter une grande quantité d’électricité sur de longues distances en garantissant une perte minimale d’énergie. La plupart des lignes Très Haute Tension ont des tensions de 400 000 volts et 225 000 volts ;
• Des lignes Haute Tension (HT), aussi appelées « lignes HTB ». Elles permettent de transporter l’électricité à l’échelle locale ou régionale. Ce sont elles qui acheminent l’électricité aux grands industriels et aux grands consommateurs d’électricité (comme les transports ferroviaires par exemple). Leur tension est de 63 000 et 90 000 volts ;
• Les lignes Moyenne Tension (MT), aussi appelées « lignes HTA », permettent quant à elles de transporter l’électricité localement vers les petites industries, les petites et moyennes entreprises et les commerces. Leur tension est de 15 000 et 30 000 volts ;
• Les lignes Basse Tension (BT), aussi appelées « lignes BT » représentent les plus petites lignes du réseau. Ce sont les lignes qui permettent aux clients particuliers (et aux artisans) d’alimenter leurs appareils électriques. Leur tension est de 230 et 400 volts.

Les lignes THT et HT appartiennent au réseau de transport tandis que les lignes MT et BT appartiennent au réseau de distribution.

Exemple d’illustration : https://www.connaissancedesenergies.org/questions-et-reponses-energies/comment-distinguer-les-differentes-lignes-electriques

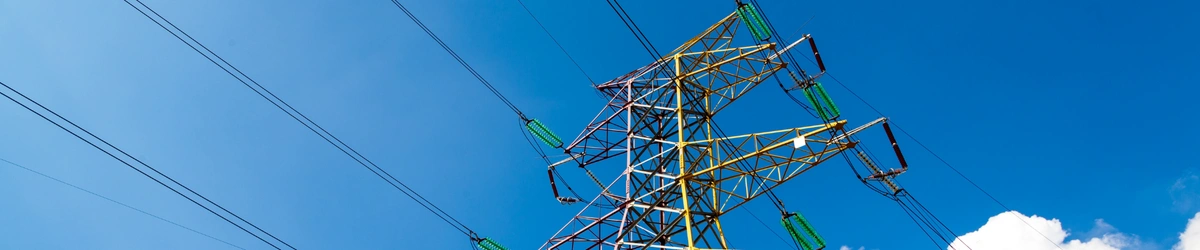

Généralement, les lignes Haute Tension ou Très Haute Tension (du réseau de transport d’électricité) correspondent à un ensemble de câbles électriques soutenus par un pylône métallique. Les pylônes ont une hauteur pouvant aller de 10 à 90 mètres et sont espacés de plusieurs centaines de mètres. Plus les pylônes sont hauts, plus la tension électrique est élevée.

A contrario, les lignes à Basse et Moyenne Tension (du réseau de distribution) sont généralement représentées par des câbles électriques installés sur des poteaux en béton ou en bois. Leur hauteur peut varier de 10 à 14 mètres et ils sont espacés d’une centaine de mètres les uns des autres.

Vous pouvez aussi déterminer s’il s’agit d’une ligne THT ou HT en comptant le nombre d’isolateurs accrochés aux pylônes. Les isolateurs se présentent sous la forme de disques (généralement verts ou transparents) et sont empilés les uns à côté des autres. Ils ont pour mission principale d’empêcher le courant électrique de passer dans les pylônes lorsqu’il circule dans les câbles électriques. S’il y a au moins 4 disques au niveau de l’isolateur, c’est qu’il s’agit d’une ligne appartenant au réseau de transport (et donc une ligne THT ou HT). Les lignes MT et BT, quant à elles, possèdent 3 disques ou moins.
