Le TGBT, kézako ?
Il s’agit du tableau général basse tension aussi appelé armoire électrique basse tension. Il est le premier tableau électrique dans lequel arrive l’alimentation délivrée par votre fournisseur, laquelle est ensuite répartie vers les équipements principaux. En fonction de vos besoins et de la taille de votre installation, il est possible d’avoir des coffrets secondaires au TGBT.

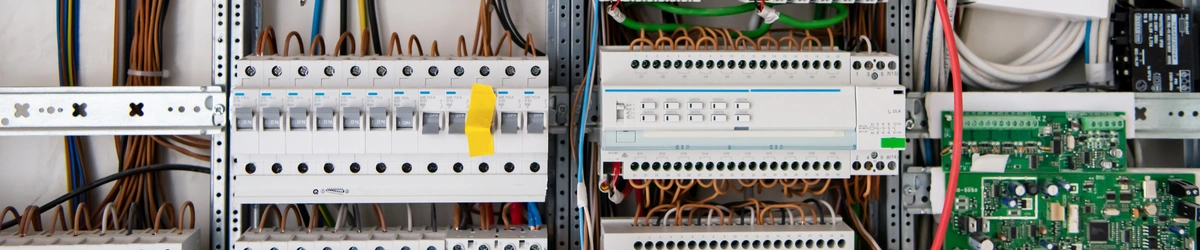

Composé de plusieurs dispositifs tels que des disjoncteurs et interrupteurs, il a pour rôle de distribuer l’électricité en toute sécurité. Vous l’aurez compris, il est le premier rempart sécuritaire entre votre installation et le réseau. Ses équipements spécifiques sont adaptés aux défaillances potentielles telles que des courts-circuits ou des surcharges électriques.
Bon à savoirC’est bien souvent à la construction d’un bâtiment que l’installation d’un TGBT est effectuée. Celle-ci permet notamment une augmentation de production de votre entreprise ou de votre immeuble tout en assurant la protection des lignes de distribution et des personnes.
Comment fonctionne le TGBT ?
Dans le TGBT se trouve un schéma de principe qui illustre les différents composants qui se trouvent en son sein. Ce schéma a pour but de faciliter la maintenance et le dépannage de ces armoires. En effet, il inclut les dispositifs de protection, les disjoncteurs, les interrupteurs différentiels et les contacteurs.
Des circuits distribuant l’électricité vers les différentes zones du bâtiment sont protégés par des disjoncteurs de ligne, eux-mêmes protégés par les disjoncteurs de tête auxquels ils sont reliés.
Vous trouverez dans un TGBT des unités de mesure et de contrôle afin d’assurer son bon fonctionnement.
Plusieurs sortes de TGBT existent, et dépendent notamment de la taille du bâtiment à alimenter et du terrain sur lequel il se trouve, mais, quelle que soit la catégorie du TGBT installé, celui-ci comprend forcément une tête d’installation, une protection contre la foudre ainsi qu’une protection tête de groupe et des départs. De même, il contient diverses commandes. Les coffrets et armoires qui le composent contiennent des interrupteurs différentiels qui protègent contre les risques d’électrocution, un contacteur heures creuses qui coupe les appareils gourmands non utilisés et des disjoncteurs divisionnaires qui coupent le courant en cas de risque.
Bon à savoirNe pas confondre le TGBT qui joue un rôle crucial dans les grandes installations électriques et le tableau de répartition que votre installation détient à la maison.
Quid de l’installation d’un TGBT ?
Seuls des professionnels sont capables de concevoir un TGBT qui reste la propriété d’ENEDIS. Par ailleurs, tout le monde ne peut pas entrer dans une armoire ou un local TGBT. En fonction de l’intervention à réaliser, vous avez besoin d’habilitations électriques telles que la B0, B1, B2 ou H0.
Vous pouvez choisir le bureau d’étude (interne ou externe) qui définit avec vous le TGBT dont vous aurez besoin. N’hésitez pas à opter pour des structures classiques qui ont l’avantage d’être universelles et vous permettront de changer de marque si vous le souhaitez des différents constituants de votre TGBT. Ce dernier doit bien entendu être fixé au sol et à l’abri de l’humidité, dans un local ventilé.
Bon à savoirChaque année, le TGBT doit être contrôlé et dépoussiéré, et une vérification thermographique doit être réalisée régulièrement.
Lors de ce contrôle annuel, il y a une vérification visuelle de l’ensemble avec un dépoussiérage intérieur et extérieur, une vérification de l’état des équipements et un contrôle du serrage de la visserie. De même, il y a un contrôle assuré sur le fonctionnement des mécanismes, le réglage des contacts principaux avant de terminer par une vérification par valise à injection de courant et des essais manuels assurant le bon fonctionnement du tout.
Quelle est son importance au sein d’un bâtiment ?
Le TGBT assure la protection de l'installation du bâtiment, mais aussi la vôtre, notamment en coupant de manière automatique l’alimentation en cas de risques d’incendie ou d’électrocution s’il détecte un problème sur cette même installation. De même, il permet d’assurer la protection des circuits électriques contre les courts-circuits ou les surtensions électriques tout en régulant la puissance des appareils électriques du bâtiment auxquels il est relié. Quoi qu'il en soit, l’installation d’un TGBT se plie au respect de certaines normes en vigueur.
Bon à savoirLe TGBT est conçu de façon à faciliter la maintenance, car il est modulaire. Que ce soit pour une panne ou une extension potentielle, une intervention directe sur le TGBT est plus simple qu’une intervention sur les différents circuits électriques du bâtiment concerné.
Ces normes pour le TGBT, quelles sont-elles ?
On ne la nommera jamais assez, la première est bel et bien la norme NF C 15-100, celle qui encadre les installations basse tension en France. En revanche, pour le TGBT, il y en a d’autres qui viennent s’ajouter. En effet, des règles exigeantes définissent les appareillages de protection et de commutation pour les installations basse tension, et ces dernières sont établies par la norme NF EN IEC 61439-1 et la NF EN IEC-2 qui, elle, porte sur le montage.
Enfin, il est essentiel de suivre les directives techniques de l’AFSEC (association de formation de sécurité et conseils).
